双组份硅酮密封胶（002 007 008）

产品说明：

欧亚德双组份中空玻璃硅酮密封胶是一种双组份、中性固化，专为中空玻璃二道密封设计的硅酮密封胶，具有以下优越特性：

1、拥有高强度、高模量特点，光泽度高；

2、固化速度可调，深层固化快，适合于工厂内施工；

3、对金属、镀膜玻璃、混凝土、大理石、花岗岩等建筑材料无腐蚀性；

4、固化时释放出低分子醇类物质，无刺激性或难闻气味;

5、优异的耐气候、耐老化、耐紫外线、耐臭氧，防水性能;

6、固化后在-50℃至150℃温度范围内始终保持良好的弹性及强度;

7、与其它中性硅酮密封胶具有良好的相容性。

基本用途：

中空玻璃二道粘结密封。

固化：

中性脱醇型固化，固化时释放低分子醇类物质，无刺激性或难闻气味。

性能数据：

OYD-002 双组份中空玻璃硅酮密封胶对绝大多数的建筑基材均具有优良的粘结性能。产品性能满足GB/T 29755-2013、GB/T 13477-2002。

使用限制：

1、不可用作结构性装配；

2、材料表面温度低于4℃或超过40℃时，不宜施工；

3、不宜用于结霜或潮湿的表面；

4、不宜用于连续浸水或终年潮湿的地方；

5、不宜用于所有会渗出油脂、增塑剂或溶剂的材料，如浸油木材的表面。

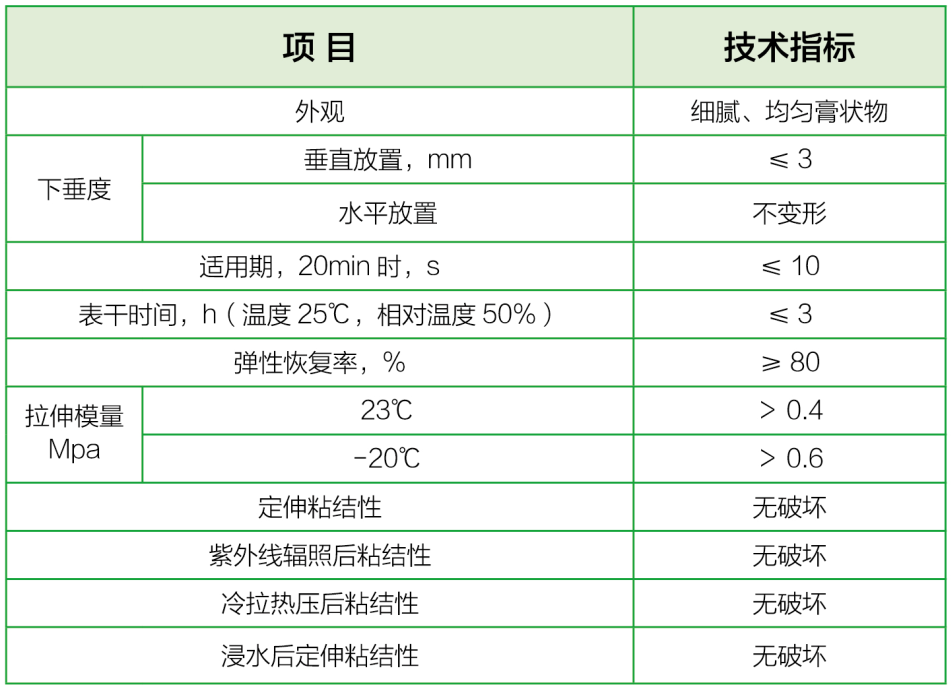

性能指标：

使用方法：

1.表面清洁：玻璃表面清洗干净并烘干，间隔框粘接面的油脂、尘埃、水分、污渍要彻底清除；

2.A、B组份按体积比9:1～13:1（推荐体积比10：1）的配比进行混合；

3.施胶前应进行蝴蝶试验确定混合是否均匀，蝴蝶试验合格后，进行拉断试验，以确定合适的混合比例及操作时间；

4.施胶：打胶应沿着同一方向进行，以防空气裹入胶中降低中空玻璃的密封性能。

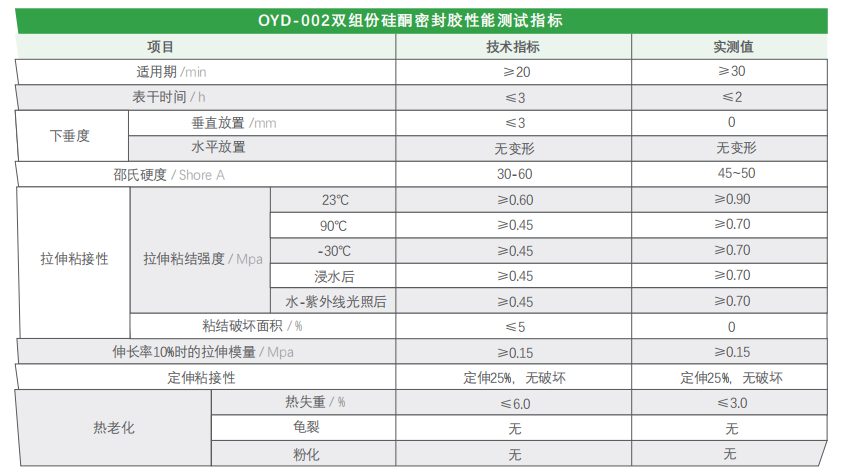

产品规格书：

维修保养：

将硅酮胶A、B两组份混合后，整个胶体开始发生交联反应，其表干时间、固化速度与A、B组份的混合比例有关，常温下完全固化产生最大粘结力在14天以后。

硅酮胶固化前不随意触碰或移动中空玻璃。

一般无需维修，如果密封胶胶缝破损，更换损坏部分，需用溶剂清除积累的污垢，再用同色同品质的产品填补即可。

操作安全须知：

本产品完全固化后并无毒性，在固化之前应避免与眼睛接触，若与眼睛接触，请及时用大量清水冲洗，并找医生处理。未固化的产品应避免儿童接触。本产品在固化过程中会释放出醇类物质，施工及固化区应注意通风，以免醇类物质浓度太大对人体产生不良影响。

产品规格：

规格1：A组（白色），190升；B组（黑色），19升

规格2：A组（白色），19升；B组（黑色），1.9升

储存和有效期：

属于非危险品，请储存于温度在27℃以下的阴凉干燥处，有效期为12个月，建议在购买后6个月内使用。
